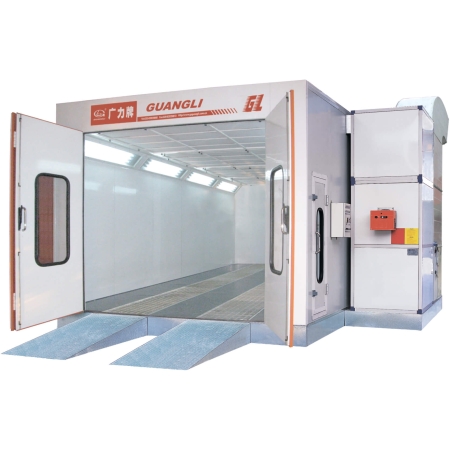

Окрасочно-сушильная камера Guangli GL2

Окрасочно-сушильная камера Guangli GL2 имеет в своей основе металлическое основание высотой 30 см. Напольные решётки выдерживает нагрузку до 600 кг на одно колесо. В стандартном исполнении камера Guangli GL2 комплектуется дизельной горелкой Riello G20 итальянского производства. Мощность горелки составляет 202 кВт, 90 % нагретого воздуха подвергается рециркуляции. Корпус камеры собирается из сэндвич-панелей толщиной 50 мм. В качестве наполнителя используется пенополистирол, опционально можно в качестве наполнителя использовать минеральную вату. Фронтальная дверь покрасочной камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована замком «Антипаника».

Данная окрасочно-сушильная камера оборудована двумя вентиляторами: приточным и вытяжным. Наличие двух вентиляторов позволяет обеспечивать воздухообмен внутри камеры до 18 000 м³/ч, скорость потока воздуха внутри камеры составляет 0.20 м/с. Приточный вентилятор обладает мощностью 5.5 кВт, мощность вытяжного вентилятора составляет 4,0 кВт. Заслонка, переключающая режимы окраска/сушка, срабатывает с помощью ручного привода. Система фильтров состоит из: потолочного фильтра (степень фильтрации 98 %), напольного фильтра (степень фильтрации 95 %) и фильтра предварительной очистки (степень фильтрации 80 %). Потолочный фильтр состоит из 4-х кассет, которые монтируются под потолком, выполненной из стали. Напольный фильтр укладывается под напольными решетками. Верхнее освещение окрасочно-сушильной камеры Guangli GL2 состоит из 8 плафонов, каждый плафон состоит из 4 ламп по 18 Вт.

Блок управления и его компоненты импортного производства, они защищены от перегрузки, перегрева и пропадания фазы, мотор с линейным приводом. При истечении заданных значений времени, работа камеры автоматически прекращается. Покраска происходит при постоянной температуре. Питание камеры осуществляется посредством трёхфазной сети с напряжением 380 В, мощность установки 11 кВт.

Стены:Сэндвич-панель, наполненная пенополистиролом, толщина 50мм
Основание:Металлическое основание камеры и группы притока высотой 30 см
Наружные размеры:Длина — 7 м, ширина — 5.3 м, высота — 3.5 м
Внутренние размеры:Длина — 6.9 м, ширина — 3.9 м, высота — 2.7 м
Главная дверь:Трехстворчатая, ширина — 3 м, высота — 2.7 м
Аварийная дверь:Ширина — 0.8 м, высота — 2 м
Освещение:Верхний уровень — 32 лампы по 18 Вт Нижний уровень — отсутствует
Воздухообмен:18000 м3/час Скорость потока воздуха до 0.2 м/с
Вентиляционные агрегаты:Вытяжной вентилятор мощностью 5.5 кВт Вытяжной вентилятор мощностью 4 кВт
Температурные режимы:Горелка RIELLO G20, тепловая мощность 200 кВт Рециркуляция — 90% теплого воздуха Температура: цикл покраски — 20°С при -3°С, цикл сушки — 60° / 80°С
Система фильтров:Фильтр предварительной очистки: степень фильтрации — 80% Потолочный фильтр: степень фильтрации — 98% Напольный фильтр: степень фильтрации — 95%
Решетки напольные:Со 100% полнорешётчатым полом, нагрузка на две полосы решёток. До 600 кг на отпечаток колеса.
Питание:Электрическая трехфазная сеть напряжением 380 В, 11 кВт — 26 А
