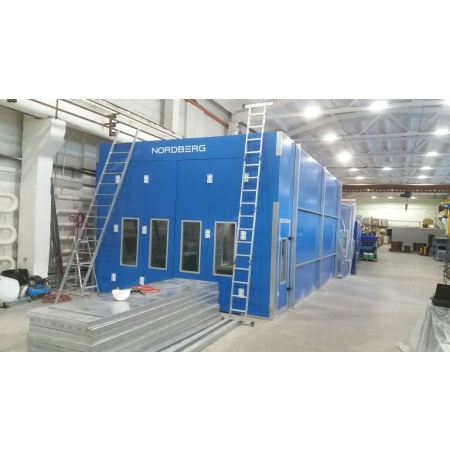

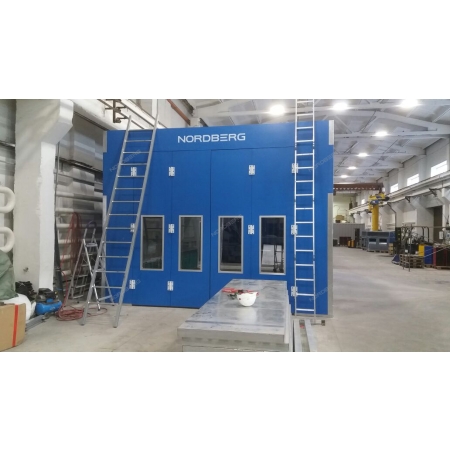

Окрасочно-сушильная камера NORDBERG MEDIO предназначена для окрашивания кузова автомобиля, запасных частей, а также сушки в помещении, защищённом от пыли. Камера представляет собой кабину на металлическом основании с вентиляторной группой, обеспечивающей избыточное давление воздуха внутри и стабильный воздухопоток.

ФУНКЦИОНАЛ

• Покраска — поддержка температуры 20–25 °C в зависимости от краски.
• Сушка — температура 60–80 °C с учётом типа краски и пластмассовых деталей.
• Продувка — кратковременный режим для удаления летучих соединений и остывания после сушки.

ПРЕИМУЩЕСТВА

• Прочная конструкция: кабина изготовлена из сэндвич-панелей с усиленными рёбрами жёсткости, металлическое покрытие толщиной 0,6 мм и внутренним слоем пенополистирола. Это продлевает срок службы и предотвращает деформацию панелей из-за давления воздуха.
• Эффективная вентиляция: перфорированные панели из оцинкованной стали обеспечивают равномерное распределение воздухопотока.
• Надёжное основание: профилированный металл с 5 рядами решёток и дополнительными металлическими панелями, рассчитанными на нагрузку 800 кг на колесо. Возможен монтаж на пол или в бетонный приямок.
• Дополнительные опоры: под 2-м и 4-м рядами решёток для повышенной прочности.
• Качественное освещение: боковые LED-светильники вмонтированы в панели вертикально, а угловые расположены по всей длине камеры. Энергосберегающие лампы обеспечивают комфортную работу.
• Продуманная конструкция двери: операторская дверь усилена изнутри, имеет смотровое окно и может устанавливаться в любое место камеры.
• Надёжная безопасность: встроенный противопожарный датчик автоматически отключает горелку при превышении допустимой температуры.
• Мощные и тихие вентиляторы: радиальные электромоторы с низким уровнем шума и вибрации (7,5 кВт, 30 000 м³/ч).
• Удобное переключение режимов: заслонка с пневмоклапаном переключает режимы нагрева и сушки без необходимости отключения моторов.
• Гибкость установки: вентиляторы можно размещать сбоку, сзади или сверху камеры (для верхнего крепления требуется дополнительная конструкция).
• Высокоточный контроль: японский температурный контроллер Shinko позволяет программировать 2 режима работы, сохраняя настройки на длительное время.
• Эффективный нагрев: камера оборудована итальянской дизельной горелкой Riello.
• Полный комплект фильтров: поставляются все необходимые фильтры для бесперебойной работы камеры.

УДОБСТВО ИСПОЛЬЗОВАНИЯ

• Удобный пульт управления с контролем температуры, таймером сушки и системой аварийного отключения.
• Простая настройка температуры и вентиляции.
• Надёжная конструкция с шумоизоляцией и герметичными дверями.

КОМПЛЕКТАЦИЯ

• Кабина из сэндвич-панелей.
• Система освещения.
• Теплообменник.
• Вентиляция.
• Фильтры.
• Пульт управления.
• Элементы крепления.

*Вентиляционные короба в комплект не входят!

Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:

• S7-1 Герметик белый (Glass Glue, white) – 5 шт.
• S7-2 Герметик полиуретановый (Glass Glue, polyurethane) – 5 шт.
• Воздуховодные короба (количество зависит от размеров помещения).
• Бак для дизельного топлива – 1 шт.
• Провода для подключения пульта управления (длина зависит от размеров помещения).
• Въездные трапы (при установке камеры на пол) – 1 комплект.

Окрасочно-сушильная камера NORDBERG MEDIO обеспечивает высокое качество окраски и соответствует требованиям автосервиса.

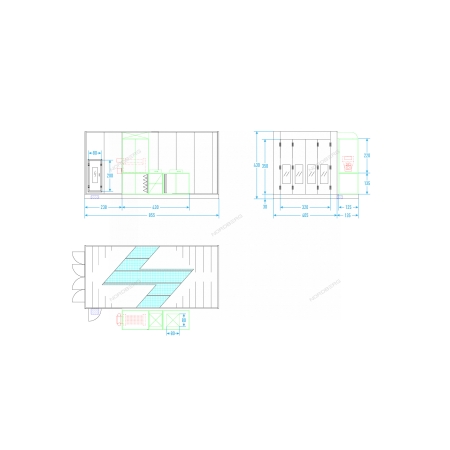

Наружные габариты, м: 8,55x5,4x4,3
Внутренние габариты, м: 8,4x3,9x3,55
Размер двери оператора, мм: 800х2000
Наружные габариты, м: 8,55x5,4x4,3
Высота основания, мм: 300
Основание: напольные решетки: 5 рядов - 30 шт.
Рамки напольных фильтров: воздухораспределительные пластины
Потолочные светильники: 10 шт. по 4 лампы 16 Вт, итого 40 ламп 640 Вт
Вертикальные настенные светильники: 12 шт. по 2 лампы 16 Вт, итого 24 лампы 384 Вт
Стеновые сандвич-панели (материал, толщина): теплонаполнитель EPS, 60 мм
Теплогенераторный блок: изготовлен из профилированного металла, стенки - оцинкованная сталь

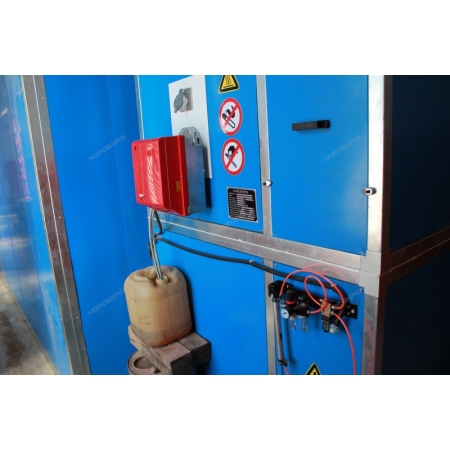

Горелка: RIELLO RG5S
Расход дизельного топлива горелки, кг/ч: 13,5-26,1
Тепловая мощность горелки, кВт: 160-309
Теплообменник округлой формы изготовлен из термостойкой, нержавеющей стали с противовзрывным клапаном: 1620x700x1260 мм
Мощность теплообменника (не горелки), кВт: 300
Электромотор притока: 7,5 кВт 30000 м3/час радиальный
Электромотор вытяжки: 7,5 кВт 30000 м3/час радиальный
Трапы въездные: опционально
Топливный бак: опционально
Воздушная заслонка-шибер для управления давлением: есть
Система фильтрации: Подготовительный фильтр, потолочный фильтр 600G, напольный фиберглассовый фильтр, угольный фильтр
Датчик давления: жидкостной
Пульт управления: Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный японский контроллер (с функцией сохранения параметров).
Противопожарный датчик: есть
Потребляемая мощность, кВт: 17
Освещенность, лк: 800
Скорость воздухопотока в пустой камере, м/с: 0,25
Уровень шума, дБ: 80
