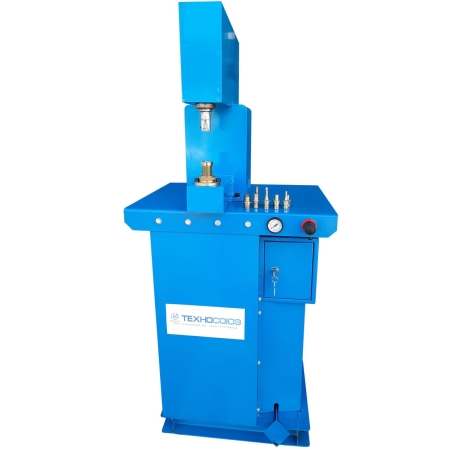

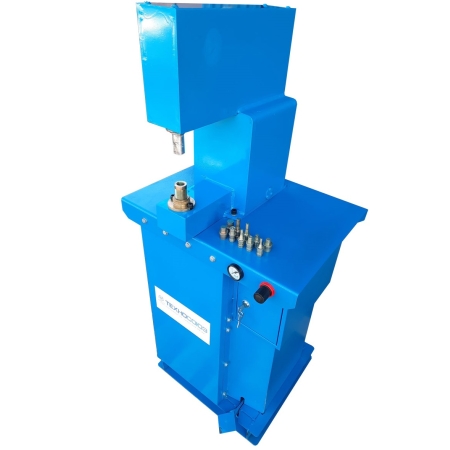

TS-410 Клепальный станок для тормозных колодок

Вертикальный. Тип – пневматический. Управление – педалью. Напольный. Клепальный станок для тормозных колодок, фрикционных дисков сцепления легковых и грузовых автомобилей, автобусов. В стандартной комплектации предусмотрены пуансоны для работы с отечественными и импортными автомобилями. Требуется подключение к компрессору. Рабочее усилие клепальный станок развивает с помощью сжатого воздуха.

"До начала эксплуатации необходимо наполнить ёмкость лубрикатора блока подготовки воздуха специальным маслом для лубрикаторов. Эксплуатация клепального станка без подготовки воздуха недопустима! " Выпрессовка заклепок диаметром до 10 мм осуществляется при замене изношенных накладок во время ремонта автомобилей в автосервисах, станциях технического обслуживания и автотранспортных предприятиях. Клепальный станок используется для работы с различными видами и формами заклепок изготовленных из меди и алюминия.

Минимальные клепальные усилия, требуемые для тормозных колодок грузовых автомобилей
Марка автомобиля	материал клепки	размеры клепки	Вид клепки	Клепальное усилие, т
	сталь	8.0х16.0	полая	3,5
МАЗ	латунь	6*21 мм	полая	2,5
ЗИЛ	латунь	8.0х16.0	полая	3,0
ГАЗ	латунь	6*21 мм	полая	2,5
MAN	латунь	8*20mm	полая	3,0
IVECO	латунь	6*18mm	полая	3,0
VOLVO	сталь	6.35x19.1	полая	3,0
Shacman	латунь	6*21 мм	полая	2,5
DongFeng	сталь	6.35x19.1	полая	3,0
Scania	латунь	6*18mm	полая	3,0
ISUZU	латунь	6*21 мм	полая	2,5
Mercedes-Benz	сталь	6.35x19.1	полая	3,0
Renault	латунь	6*21 мм	полая	2,5
DAF	сталь	6.35x19.1	полая	3,0
Fiat	латунь	6*21 мм	полая	2,5
Ford	сталь	6.35x19.1	полая	3,0
Hyundai	латунь	6*21 мм	полая	2,5
Nissan	латунь	6*18mm	полая	3,0
Baw	сталь	6.35x19.1	полая	3,0
FOTON	латунь	6*21 мм	полая	2,5
JAC	сталь	6.35x19.1	полая	3,0
FAW	латунь	6*21 мм	полая	2,5
Peugeout	латунь	6*18mm	полая	3,0

Принцип работы:
Рабочее давление воздуха регулируется при помощи клапана регулировки давления и выставляется по манометру 0,5-0,6 МПа для алюминиевых клепок и 0,7-1,0 МПа для медных.
Давление контролируется визуально по шкале манометра.
В шток вкручивается пуансон требуемого диаметра, регулируется по высоте опускание контргайкой;
Тормозную накладку ставят на кронштейн;
Высота кронштейна регулируется винтом таким образом, чтобы клепка плотно легла на опору клепального станка;
Нажимая ногой на педаль подачи воздуха стенд опускает шток тем самым прижимает клепку к наковальне;
Комплект сменных пуансонов и опор позволяет производить установку и удаление заклепок различных форм и размеров.

наименование:значения
Максимальная сила клепки:60KN (6Т)
Рабочие давление воздуха:0-0 .8MPa
Диметр допустимой заклепки:до 10 мм
Ход штока:до 30 мм
Регулировка хода штока:до 26 мм
Нетто:85 кг
Брутто:105 кг
Габаритные размеры, мм:530 х 460 х 1200
Размер упаковки, мм:560х480х1220
