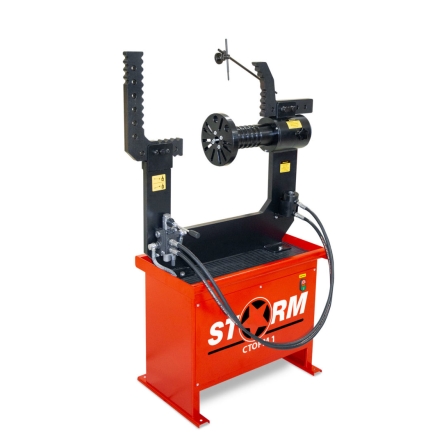

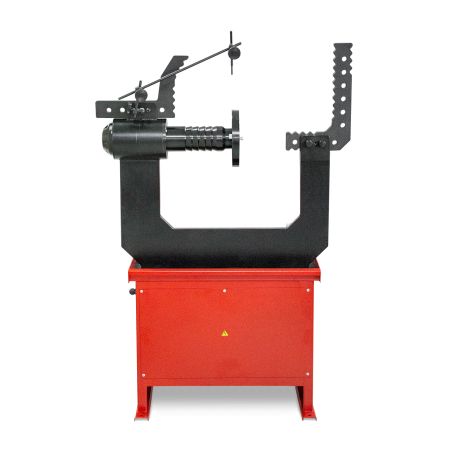

Стенд для правки дисков СТОРМ 1

Описание

Дископрав «СТОРМ 1» предназначен для правки литых и кованых легкосплавных дисков диаметром от 10 до 22 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Вал изготовлен из конструкционной легированной стали 50Х с повышенной износостойкостью и прочностью.

Простота в использовании является одним из главных достоинств стендов в отличии от аналогичных моделей других производителей, а также доступность ремонта.

Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Дископрав «СТОРМ 1» позволяет достигать максимального усилия в зоне правки до 3700 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода дископрава «СТОРМ 1». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии.
